UGNAR

Greiff tillverkar ugnar för användningsområdet färg-
torkning och härdning upp till 250 grader celsius.

Ugnarna är uppbyggda av modulformad stålplåt. Isoleringstjocklek väljes med hänsyn till önskad driftstemperatur för optimala investerings och driftskostnader.

Ugnen är tack vare sin moduluppbyggnad väldigt flexibel och kan anpassas till varje behov. Den kan dessutom enkelt byggas ut eller ändras när behovet förändrats.

Ugnen har lackerad elförzinkad stålplåt utvändigt medan insidan har varmsförzinkad stålplåt för enkel rengöring och rostskydd. Den är välisolerad med obrännbar mineralull och konstruerad för minimala värmabryggor.

Värmemediat väljes tillsammans med kunden och kan vara el, olja, gas eller hetvatten. Gas kan vara för direkt eller indirekt uppvärming.

Ugnens luft omsättes genom monterade cirkulationsenheter. Det är viktigt att luftomsättningen väljes tillräkligt hög så att noggrannhet i temeratur och snabb uppvärmning erhålles. Styrning av temeraturen sker vid behov elektroniskt för högsta noggrannhet.

Ugnen levereras normalt som byggsats för montering på installationsplatsen. Små kammarugnar kan dock levereras kompletta från fabrik.

Ladda hem PDF-fil

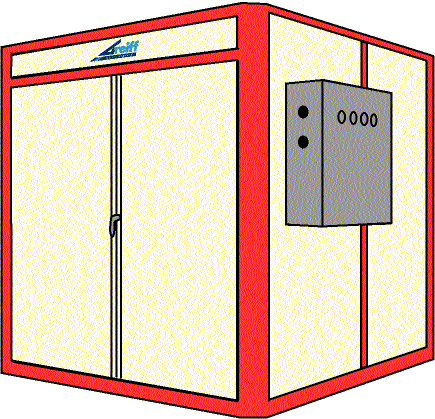

Kammarugn

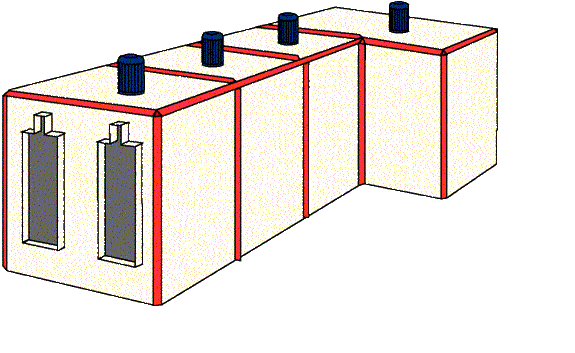

Vändugn

Typ inv. bredd i cm	Mått i mm enl. måttskisser					Rek. luft- mängd i m³/s	Frånluftsfläkt		Belysning
Typ inv. bredd i cm	A	B	C	D	E	Rek. luft- mängd i m³/s	Typ	Motor kW	Antal lysrör	Watt /st	Klass- ning
TFB-140 TFB-200 TFB-240 TFB-300 TFB-340 TFB-400 TFB-440 TFB-500	1400 2000 2400 3000 3400 4000 4400 5000	1000 1400 1400 1400 1400 1400 1400 1400	1450 1850 1850 2050 2050 2050 2050 2050	1600 2200 2600 3200 3600 4200 4600 5200	400 400 400 600 600 600 600 600	1,2 1,7 2,1 2,6 2,9 3,4 3,8 4,3	GLD-50A GLD-50A GLD-50A GLD-63A GLD-63A GLD-63A GLR-63 GLR-63	2,2 2,2 2,2 4,0 4,0 4,0 5,5 5,5	1 2 3 3 4 4 5 5	36 36 36 36 36 36 36 36	Zon 2 Zon 2 Zon 2 Zon 2 Zon 2 Zon 2 Zon 2 Zon 2
