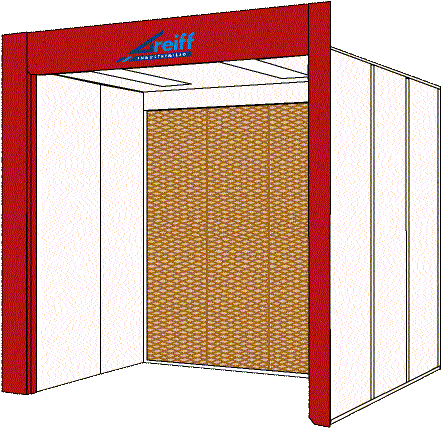

TORRFILTERBOX TFB

Torrfilterboxar har CI-färgfilter som standard.

CI-filter finns i fem olika varianter. Detta ger den högsta avskiljningen och rekommenderas både med hänsyn till den yttre miljön och om luften skall värmeväxlas.

Boxarna består av filterdel och skåpdel som är uppbyggda av lackerade modulsektioner.

Skåpdelen är försedd med armaturer, skyddsform IP 67T, som dimensioneras för 700-800 lux i arbetshöjd. Till dessa levereras fullfärgslysrör. Armaturerna har reflektiorer och är infällda i taket och försedda med skyddsglas som ligger helt i linje med takets insida.

För bästa aerodynamiska utformning är frontplåtarna runt öppningen rundade. Denna utformning ger jämnare utsug i sprutboxöppningen och hindrar rekylerande färgrök att tränga ut i lokalen och håller boxsidorna renare.

Ladda hem PDF-fil

Eftersom boxen är moduluppbyggd kan den enkelt modifieras efter kundens behov med t.ex.

annat filtersystem, t.ex. andreafilter.
höjd skåpdel.
telferspår.
conveyorgenomgång med godsanpassade godsöppningar i boxsidorna.
djupare skåpdel ev. med täckt front, dörrar och luftfilter.

Luftridå

Sprutboxarna kan förses med luftridå, vilken leveraras som extra tillbehör. Med hjälp av luftridån blåses ren luft mellan målaren och målningsobjektet. Luftridån består av sidoplåtar och en övre rundad frontplåt som utformas till en lufttrumma. Tilluften tas från lokalen genom en kanalfläkt som varvtalsregleras, så att önskad luftström erhålls. Spalten genom vilken luften strömmar ut är ställbar för att kunna reglera kastlängden.

Luften kan också tas från lokalens tilluftsystem. Användandet av luftridån innebär att förbrukningen kan minskas högst avsevärt.

Typ inv. bredd i cm	Mått i mm enl. måttskisser					Rek. luft- mängd i m³/s	Frånluftsfläkt		Belysning
Typ inv. bredd i cm	A	B	C	D	E	Rek. luft- mängd i m³/s	Typ	Motor kW	Antal lysrör	Watt /st	Klass- ning
TFB-140 TFB-200 TFB-240 TFB-300 TFB-340 TFB-400 TFB-440 TFB-500	1400 2000 2400 3000 3400 4000 4400 5000	1000 1400 1400 1400 1400 1400 1400 1400	1450 1850 1850 2050 2050 2050 2050 2050	1600 2200 2600 3200 3600 4200 4600 5200	400 400 400 600 600 600 600 600	1,2 1,7 2,1 2,6 2,9 3,4 3,8 4,3	GLD-50A GLD-50A GLD-50A GLD-63A GLD-63A GLD-63A GLR-63 GLR-63	2,2 2,2 2,2 4,0 4,0 4,0 5,5 5,5	1 2 3 3 4 4 5 5	36 36 36 36 36 36 36 36	Zon 2 Zon 2 Zon 2 Zon 2 Zon 2 Zon 2 Zon 2 Zon 2
