PULVERBOX PEB

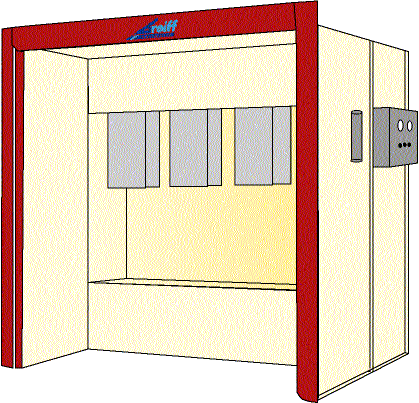

Pulverboxar PEB är utrustade med patronfilter för kontinuerlig och kostnadseffektiv avskiljning av översprutat pulver. Luften kan sedan via ett efterfilter ledas ut i det fria eller där så tillåts, återföras till lokalen.

Boxana består av en filterdel och en skåpdel. Båda byggda av lackerade modulsektioner. Skåpdlen är försedd med armaturer som dimensioneras för 700 - 800 lux i arbetshöjd.

Till dessa levereras fullfärgslysrör. Armaturerna har reflektorer och är infällda i taket och är försedda med skyddsglas som ligger i linje med takets insida.

För bästa aerodynamiska utformning är frontplåtarna runt öppningen rundade. Denna utformning ger ett jämnare utsug i sprutöppningen och hindrar rekylernade färgrök att tränga ut i lokalen och håller boxsidorna renare.

Ladda hem PDF-fil

Eftersom boxen är moduluppbyggd kan skåpdelen enkelt modifieras efter kundens behov med t.ex.

annat skåpdjup
cenveyorgenomgång med godsanpassade godsöppningar i boxsidorna
telferspår

Filterdelen är försedd med självrensande patronfiltersystem. Filtren rensas med en kraftig luftstöt, sekvensen styrs av en styrmodul på boxens sida. Lufthastigheten i boxöppningen är dimesionerad till 0,3 m/s.

Översprutat pulver faller på en uppsamlingsplåt i filterdlens nedre del. Pulvret samlas genom en stos i säck eller behållare. Med noggrann rengöring kan pulver återanvändas.

Pulverboxen levereras färdigmonterad och med el och luft internt färdigdraget.

Frånluftsfläkt ingår i leveransen.

Frånluftskanaler samt kabeldragning mellan elskåp och fläkt ingår ej.

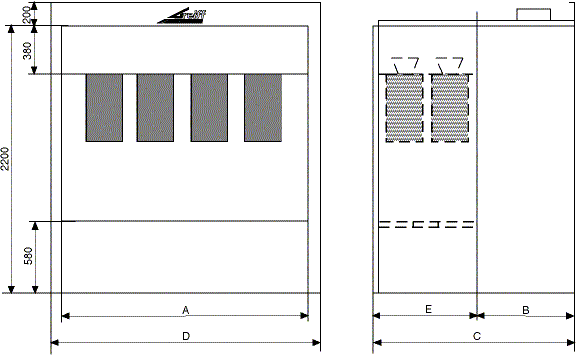

Typ inv. bredd i cm	Mått i mm enl. måttskisser					Rek luft- mängd m³/s	Antal patroner	Luft- förbr. m³/h max	Belysning
Typ inv. bredd i cm	A	B	C	D	E	Rek luft- mängd m³/s	Antal patroner	Luft- förbr. m³/h max	Antal armaturer	Watt
PEB-140 PEB-200 PEB-240 PEB-300	1400 2000 2400 3000	800 800 800 800	1650 1650 1650 1650	1600 2200 2600 3200	800 800 800 800	0,9 1,3 1,6 2,0	4 6 8 10	7,2 10,8 14,4 18	1 1 1 2	2 x 36 2 x 58 2 x 58 2 x 36
