KASKADRIDÅBOX KR

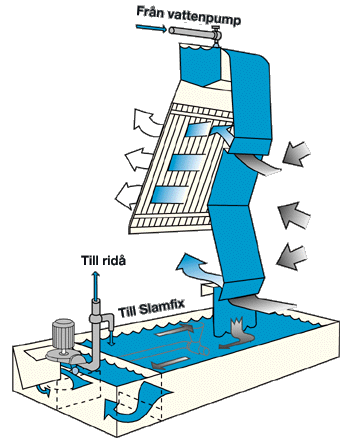

Sprutboxen skall vara en miljövänlig arbetsplats för sprutmålaren samt vara ett effektivt hjälpmedel för att erhålla ett perfekt målningsresultat. Detta kan nås endast om luftströmmen är jämntfördelad över hela dagöppningen. Greiffboxen har ett tvåspaltsystem som evakuerar luft genom ridån på två olika höjder, nere vid bassängen och i själva arbetszonen.

Fördelar med Greiff KR-box

Dubbla utsugningsspalter i olika nivåer ger en jämn lufthastighet i arbetsutrymmet, även i ansiktshöjd. Högeffektiv avskiljning i vattenkaskad.

Väldimensionerat arbetsdjup i skåpdelen.
Slamfixutrustningen håller vattenytan ren och hela vattenvolymen är i ständig rörelse.
Vattenpåfyllningsautomat som håller rätt nivå.

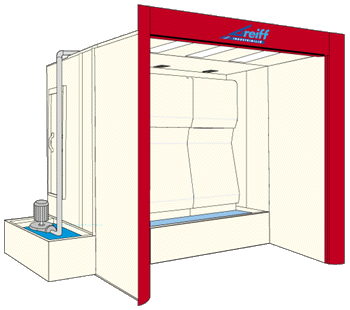

Boxarna är tillverkade i lackerad zinkorplåt som garanterar hög korrosionsbeständighet och finish. Kulören är vitbeige med röda frontplåtar.
Ventilationen är dimensionerad för min 0,4 m/s. Krav på ökad lufthastighet kan lätt tillgodoses.
Låg installerad motoreffekt. Vid svåra driftförhållanden kan pumpaxeltätningen förses med spolning.
Boxarna är anslutningsbara till värmeväxlare.
Enkel rengöring genom att ridåplåtar lätt kan demonteras samt att inspektions- och rengöringsluckor finns i filterskåp.
Mycket god belysning, 700-750 lux i arbetshöjd utförd i skyddsform IP 67T med plastkåpa. För bättre ljus och färgåtergivning levereras armaturerna med fullfärgslysrör. För att undvika turbulenser har skiljeglaset placerats helt i nivå med taket.
Rostfria ridåplåtar, rostfri bassäng eller helt rostfri box kan levereras.

Ladda hem PDF-fil

Låg ljudnivå, 75-78 dBA, beroende på installationsförhållanden.
Hög avskiljningsgrad, 98-99 %, av den översprutade färgen, beroende bl.a. på färgtyp. Olika färgtyper reagerar inte på samma sätt med vatten och tillsatsmedel, varför avskilningsgraden kan variera. För de flesta färger är dock avskiljningsgraden så hög att endast enkla kompletteringar är nödvändiga för att ansluta boxen till värmeväxlare, t.ex. extra filter efter avvattningsfällorna.
Som tillbehör kan vi leverera slambassäng. Bakom eller sidoliggande enligt bild.
Pump för dosering av tillsatsmedel finns att få som tillbehör. Ett konstant pH-värde som denna utrustning ger är en förutsättning för en god funktion.
För bästa aerodynamiska utformning är frontplåtarna i öppningen rundade. Denna utformning ger ett jämnare utsug i sprutboxöppningen och hindrar rekylerande färgrök att tränga ut i lokalen och håller boxsidorna renare.
Vattenpumpen är placerad i bassängen och därmed har ett packningsläckage inte samma betydelse.
Vattenrören till ridån är av plast, vilket förenklar montaget.

Automatisk nivåregulator

Ca 10 l vatten/timme/m ridå följer med frånluften ut i det fria. Då vattennivån bör ha små variationer ingår en automatisk nivåregulator som ansluts till vattenledningen. Noggrannhet +/- 5 mm.

Luftridå

Sprutboxarna kan förses med luftridå, vilken levereras som extra tillbehör. Med hjälp av luftridån blåses ren luft mellan målaren och målningsobjektet. Luftridån består av sidoplåtar och en övre rundad frontplåt som utformats till en lufttrumma. Tilluften tas från lokalen genom en kanalfläkt som varvtalsregleras, så att önskad luftström erhålls. Spalten genom vilken luften strömmar ut är ställbar för att kunna reglera kastlängden. Luften kan också tas från lokalens tilluftsystem. Användandet av luftridån innebär att luftförbrukningen kan minskas högst avsevärt.

Slamhantering med KR-boxar

Slamfix-systemet gör rengöringen enklare

En av sprutboxens många uppgifter är att ta hand om översprutad färg. Vårt unika patenterade Slamfix-system möjliggör maximal tidsrymd mellan tömmning och rengöring av bassängen. Slamfix fungerar så att en vattenstråle vid basen av en tratt på ett ejektorrör som är placerad på bassängens botten ser till att ytfärgen sugs ner, bryts ned och samlas på bassängens botten. Slamfixejektorn transporterar, blandar, syresätter och kontrollerar färgen vare sig den flyter eller sjunker. Den flytande färgen transporteras till en säker zon där den ej orsakar driftstörningar. Den sjunkande färgen samlas på bassängens botten. Systemet ger kraftigt reducerade rengöringskostnader samt mindre slamvolym och mindre mängder kemikalietillsatser. I de fall slambassäng installeras används slamfixutrustningen föratt transportera flytande färgslam till slambassängen där det sedan kan separeras från vattnet.

Pump för rengöring av flytande boxkemikalier

För att en våtfilterbox skall fungera är det nödvändigt att använda tillsatsmedel för avklibbning av färgslam. Det är då nödvändigt med en konstant dosering och god blandning i vattnet. Blandningen i vattnet sköts utmärkt av boxens slam-fixsystem och för doseringen kan vi som tillbehör erbjuda en doserpump som med ett veckotidur doserar rätt mängd flytande tillsatsmedel. Graden av dosering ställer Du själv in utifrån erfarenhetsvärden.

Filterunit för avskiljning av färgslam ur boxvatten

Finns som tillbehör.

Inv. bredd i cm	Rek. luft- mängd i m³/s	Frånluftfläkt (exkl. jalusispjäll)		Cirkulationspump IP 54				Belysning
Inv. bredd i cm	Rek. luft- mängd i m³/s	Typ	kW	Typ	L/s	kW	A	Antal armaturer	Watt/st	Klassning
160 200 240 300 340 400 440 500	1,3 1,7 2,0 2,5 2,8 3,3 3,6 4,1	GMR-63-2,0/700 GMR-63-2,0/700 GMR-63-2,8/700 GMR-63-2,8/700 GMR-63-4,0/700 GMR-63-4,0/700 GMR-63-4,5/700 GMR-63-4,5/700	2,2 2,2 3,0 3,0 4,0 4,0 5,5 5,5	YTL-80/225 YTL-80/225 YTL-80/225 YTL-80/210 YTL-80/225 YTL-80/210S YTL-80/210S YTL-80/210S	7 9 11 14 16 18 20 23	1,5 1,5 1,5 2,4 2,4 2,4 2,4 2,4	3,4 3,4 3,4 5,1 5,1 5,1 5,1 5,1	1 2 3 3 4 4 5 5	2 x 36 2 x 36 2 x 36 2 x 36 2 x 36 2 x 36 2 x 36 2 x 36	Zon 2 Zon 2 Zon 2 Zon 2 Zon 2 Zon 2 Zon 2 Zon 2

Förutom standard kan även specialutförande levereras t.ex. rostfria ridåer och bassäng, spår för telfer eller conveyor och håltagning för gods i boxens sidor.
Startutrustning ingår ej. Beställes separat.
Anslutningsstos för frånluftkanal ingår ej. Beställes separat.

Vattenpumpen är som standard placerad till vänster om öppningen, men kan fås till höger.
Boxkemikalier och doserpump, se separat broschyr.

typ KRO Avskiljardel med bassäng på golv	typ KRU Avskiljardel med gjuten bassäng i golv

typ KROB Avskiljardel med bassäng på golv	typ KRUB Sprutbox med gjuten bassäng i golv

typ KROFS Sprutbox med framdragen bassäng på golv	typ KRAS Sprutbox med framdragen bassäng på golv samt arbetsbord
