| CI-FÄRGFILTER |
 |
| CI filter finns i ett antal olika varianter för
att passa olika typer av färger och andra material. Filtret
är tillverkat med ett antal lager av UL klass 2 testat material

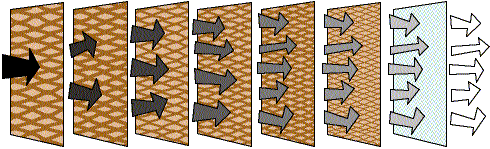

och arbetar enligt baffelprincipen genom lagren.Varje lager
är konstruerat så att luften ändrar riktning och blir turbulent,
därmed nås största möjliga kontakt mellan filterytaoch de färgpartiklar som ska fångas in. Varje lager har dessutom en ökande täthet,
vilket medför att partiklar inte sätter igen ytan, utan samlas
på djupet i filtret, vilket i sin tur innebär hög absortionsförmåga,
lågt tryckfall och relativt liten skillnad i luftmängd mellan
nytt och fullt filter. För de riktigt höga kraven på avskiljningsgrad
finns vårt Suprafilter, som förutom de tidigare lagren även
har ett syntetiskt filter som tar praktiskt taget allt av de
återstående partiklarna. Läs mer om färgfilter
|
|
| Tryckfall i
Pa över rent filter vid olika lufthastigheter |
|
Lufthastighet
m/s
|
Standard |
Högkapacitet |
Eurosupra |
0,50
0,75
1,00
1,25
1,50
1,75 |
4
6-7
11-12
16-17
25-26
34-35 |
4
6-7
10-11
15-16
25-25
31-32 |
10-13
16-25
27-35
38-46
50-65
58-79 |
|
|
Avskiljningsgrad och absortionsförmåga.
Normala filtervärden vid olika färgmaterial |
| Färgtyp |
Avskiljningsgrad % |
Absortion
i kg/kvm
vid sluttryckfall 125 Pa |
| Standard |
Lufttorkande
Ugnstorkande
Cellulosa
Primer
Vattenburna lacker |
96
- 98
96,5 - 98,5
87 - 90
93 - 95
96 - 98 |
4,16
- 4,92
7,44 - 8,00
2,16 - 2,72
12,72 - 13,60
6,32 - 6,88 |
| Högkapacitet |
Lufttorkande
Ugnstorkande
Cellulosa
Primer
Vattenburna lacker |
96
- 98
97 - 99
87 - 90
93 - 95
96 - 98 |
8,72
- 9,44
14,16 - 15,42
2,72 - 3,28
18,16 - 21,80
12,36 - 13,08 |
| Eurosupra
I |
Ugnstorkade
high solid
Vattenbaserade high solid |
99,7
- 99,9
98,5 - 99,5 |
9,6
vid 90 Pa
7,6 vid 125 Pa |
| Eurosupra
II |
Ugnstorkade
high solid
Vattenbaserade high solid |
98,5
- 99,5
97,5 - 99,0 |
10,52
vid 50 Pa
8,16 vid 125 Pa |
| Eurosupra
Högkapacitet |
Ugnstorkade
high solid
Vattenbaserade high solid |
98,5
- 99,5
97,5 - 99,0 |
17,04
vid 50 Pa
14,16 vid 127 Pa |
|
CI-filterFilter
levereras i rulle med B x L:
008218 - 1,07 x 12,2 m CI Standard
008219 - 1,07 x 9,5 m CI High Capacity
008220 - 1,07 x 9,5 m CI Eurosupra I
008221 - 1,07 x 9,5 m CI Eurosupra II
008222 - 1,07 x 9,5 m CI High Capacity Eurosupra
II
Konverteringskassett för byte från AF till CI (passar i AF-ram)
CIK 1000 CI-kassett, B x H = 1000 x 900 mm
CIK 1400 CI-kassett, B x H = 1400 x 900 mm
Filterhållare för CI-filter. Monteras i FF-ramens övre och nedre
ramsdel.
CI 400 Filterhållare, B x H = 400 x 2010
CI 1000 Filterhållare, Bx H = 1000 x 2010 |
|
